Symantec Storage Foundation实现业务系统高可用


Symantec Storage Foundation实现业务系统高可用


项目概况:

XX医院是省内重点医院之一,该信息系统是一个数据量大,数据类型复杂和事务并发多的实时系统,由于医院业务的特殊性,任何人为或自然因素所导致的应用或系统中断,都会造成医院巨大的经济和名誉损伤及严重的法律后果,所以医院信息系统是具有防止单点故障的高可用系统,数据能够得到完善的保护,并且数据中心还需具备应对灾难发生的能力等,该院的信息化系统建设将围绕这些需求来建设。

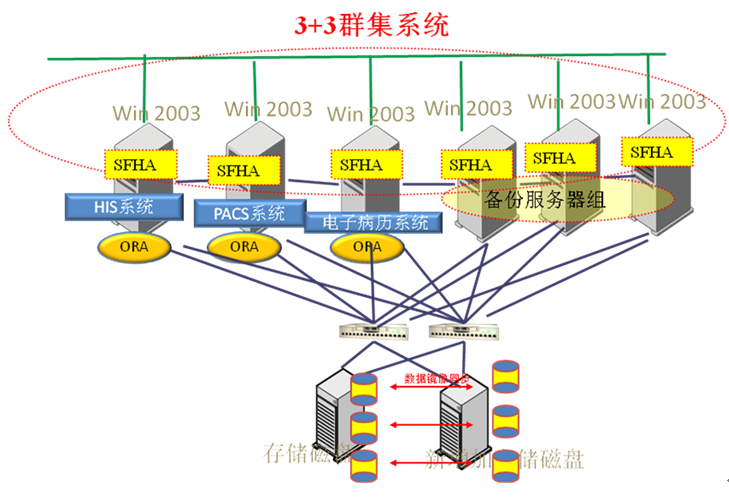

系统架构:

架构特点:

建立集中存储SAN架构; 在服务器上配置双HBA卡,连接到两个存储交换机中,通过存储交换机访问存储, 同时增加一台存储磁盘阵列,保证实现对三个核心系统的双磁盘阵列体系;所有的磁盘阵列通过光纤连接到交换机中提供服务器的存储空间。同时在服务器上配置一个多口网卡(或两块单口网卡);建立群集系统,群集系统中三个系统采用三台应用备份服务器, 形成三对3+3的应用群集系统

在每台服务器中安装配置Symantec存储管理软件Storage Foundation HA实现对存储的管理及应用群集管理。

增加一台光纤交换机,确保,每台服务器都可通过两台交换机访问存储,保证交换机的冗余,不因为某台交换机的故障导致应用的故障存储磁盘阵列。

增加一台磁盘阵列,同时两台存储分别连接到两台交换机上,确保服务器可通过两台交换机访问原存储及新增加的存储。

项目收益:

一、实现群集系统:

1、通过SF/HA存储管理软件, 可实现多达32台服务器的群集系统, 同时可实现1+1,N+1, N+M的服务器应用备份方式, 在本方案中采用了3+ 3的群集备份方式。任何一个应用故障时,都具有3台服务器作为热备服务器

2、同时在SF中特有的数据库代理可实现对数据库Oracle的应用级监控切换管理。

3、双光钎交换机实现了链路的冗余。

4、通过SF/HA存储管理软件,实现了2台存储直接镜像冗余,保证数据的安全性。

二、存储管理扩展性:

1、在增加系统或升级系统时, 只需要在增加的系统中安装配置SF/HA的管理软件, 即可实现都新增加系统的存储管理, 并且可在线配置到群集的管理系统中。

2、在新增加存储磁盘阵列时, 可选择任何一个硬件厂商的磁盘阵列品牌, 只需要把存储连接到SAN的存储网络中, SF/HA即可实现对新增加的磁盘阵列的管理和配置;从而搭建成一个存储虚拟池。
