XX大学建设私有云 实现本地存储高可用及异构管理


XX大学建设私有云

实现本地存储高可用及异构管理


背景和需求:

XX大学是国家“211工程”重点建设高校,拥有四个校区和一个大学科技园,在校生和教职工总共近三万人。

2011年,根据校园网应用发展的需要,决定在校区建设第二个数据中心。新建数据中心,私有云是大势所趋。私有云在资源利用率、安全性、灵活性、可扩展性、可管理性、业务连续性高等方面都有独特的优点。建设私有云架构,存储系统的构建是关键环节。因为私有云构架和VMware虚拟化各项功能依赖于统一存储, 这对存储的容量、性能、可靠性、安全性、稳定性都提出了较高的要求。预算有限,不可能购买高档的存储系统。如果以昂贵的代价建成私有云,那就跟云计算的初衷背道而驰。如何在中档的存储系统上构建私有云架构,甚至将原来各种品牌、各种档次的存储系统也利用起来,这是该校重点考虑的问题。


实效:简化管理、提升可用性、节省投入

该校两个数据中心约有50多台服务器和多台存储。数据中心之间以光纤相连,后台的计算和存储系统都相对独立。由于服务器和存储设备数量较多,部署相对分散,使得服务器和存储的资源利用率低,新业务部署周期较长,运维和管理的难度也日益增加。

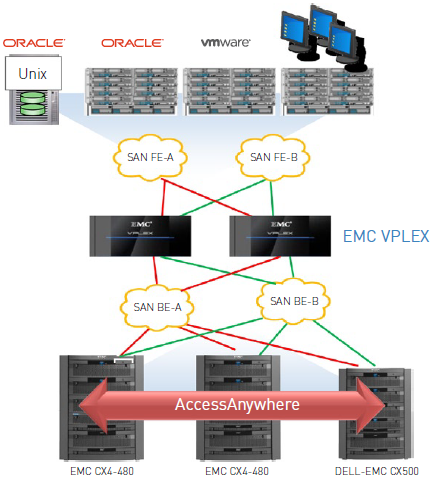

2011年12月,该校选择新数据中心的架构方案:以EMCVPLEXLocal作为存储系统的核心,将包括EMC CLARiiON CX4-480在内的各种品牌存储系统整合成统一的存储资源池,服务器虚拟化采用业界公认最好的 VMware,同时采用了思科统一计算系统 UCS和虚拟交换系统Nexus。以上构成了该校的私有云架构。

EMCVPLEX是一个位于服务器和存储阵列之间的设备。它统一接管服务器的I/O操作,智能地将I/O操作分配到不同的存储阵列。如此,对服务器来说,存储阵列变成了透明的资源池。这给该校带来了一系列好处:

简化管理

以往多台存储设备需要多个管理软件进行管理,界面和操作可能都不相同,需要耗费管理人员许多精力和时间,现在通过Vplex统一对存储进行管理,后 端存储阵列形成统一存储资源池,极大提升了管理员日常维护使用的效率。

提升存储可用性

传统多台存储设备间需要采用存储容灾软件或者主机层容灾软件 实现存储系统之间的可用性,但是成本及 维护相对麻烦,现在通过VPlex,可将存 储设备间做镜像或者RAID方式实现多台 存储间的高可用,比传统方式更灵活,管理使用更方便。

存储系统投入节省40%

虚拟数据中心对存储系统高度依赖,需要避免存储阵列出现单点故障。EMC VPLEX统一管理存储资源池的特性,使得它很容易避免单点故障,只要将VPLEX配置成RAID 1的方式即可。如果没有VPLEX,要避免存储阵列 的单点故障,需要采用MirrorView镜像。 只有两个同品牌的存储才能镜像。因为 VPLEX不“挑”阵列,所以也节省费用。 以该校60TB左右的数据量来看,跟传统镜像的方式相比,采用VPLEX在存储系统上的投入可以节省40%以上。而且镜像是一主一备的,万一某个阵列出现故障,需要将服务器切换到备份的存储阵列上,一台服务器通常需要花费半小时。而用VPLEX,则不需要任何切换,VPLEX自 动解决问题。VPLEX不“挑”阵列,还可以实现分级存储。例如,对性能要求高的 应用,可以部署到光纤盘上,对容量要求 比较大的应用可以部署到SATA盘上。



客户证言:

建设私有云架构,存储系统的构建是关键环节。因为 私有云构架和VMware虚拟化各项功能依赖于统一存 储,这对存储的容量、性能、可靠性、安全性、稳定性都提出了较高的要求。该校预算有限,不可能购买高档的存储系统。采用EMC VPLEX,我们可以将私有云架构在中档的存储系统上,甚至将原来各种品牌、各种档次的存储系统也利用起来,大大节省了开支。更重要的是,我们实现的功能和性能跟采用高档存储系统相比,有过之无不及。
